CIMT2021展商风采|宝鸡机床携带七台全新机床亮相

第十七届中国国际机床展览会（CIMT2021）上，宝鸡机床集团有限公司携带七台全新机床亮相展会。

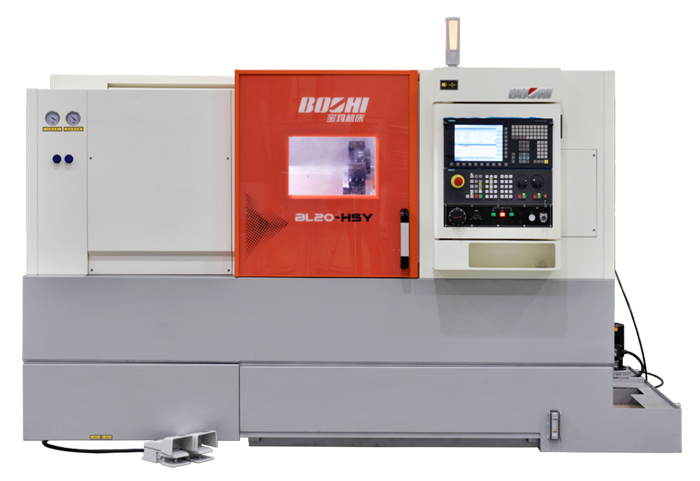

BL20-HSY车铣复合机床

BL20-HSY是一款配备插补Y轴、对列式双主轴车铣中心，主、副主轴均为电主轴，双C轴配合Y轴可加工更为复杂零件，环形制动结构可保证C轴高精度分度，工件一次装夹可完成外圆、端面的车、铣、钻、攻等全部或大部分工序加工，温度补偿系统对机床精度进行实时补偿，保证机床开机即用，高精高效。机床适用于航空、航天、军工、汽车、机械、电子等行业精密复杂零件的高效加工。

特点：（1）对列式双电主轴结构可在高速旋转的情况下进行工件交换，配合12工位伺服动力刀架，可实现对工件的全部或大部分工序的加工，在很大程度上节省了装夹和加工时间，提高了加工效率；（2）具有Y轴和纵横向铣削功能，可一次装夹完成对工件外圆、端面的车、铣、钻、攻的复合加工，避免了多次装卡误差，保证了工件精度，对于复杂工件的加工尤显其优越性；（3）双C轴功能，可在任一主轴上进行工件分度和曲面插补加工；（4）12工位伺服动力刀架，换刀速度快，转位精度高；（5）床鞍及滑板导轨均采用高刚性滚柱线性导轨，快移速度高，动态响应性能好，精度保持性高；（6）全封闭防护和斜床身结构，使机床排屑流畅，装夹工件特别方便，保护了操作者人身安全，极大限度的减少了油雾及冷却液对环境的污染。

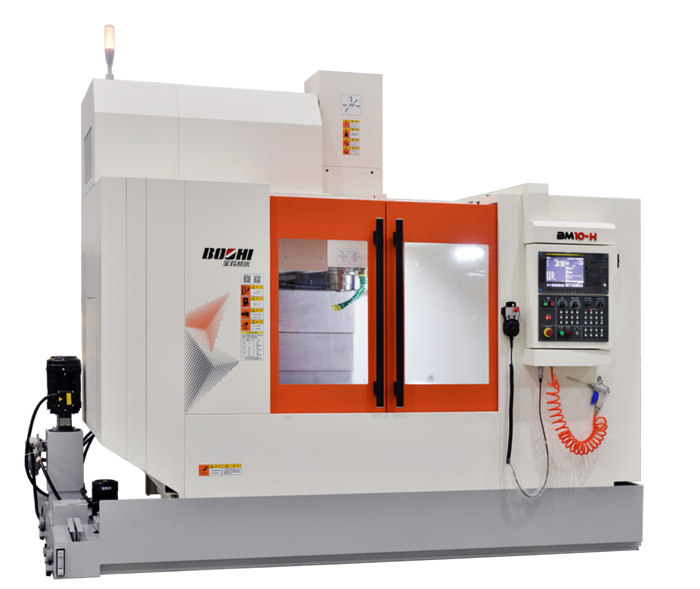

BM10-H立式加工中心

M10-H是一款高刚性精密立式加工中心，机床立柱和Y轴导轨均采用大跨距设计，丝杠固定结构采用一面一销定位方式，温度补偿系统对机床精度进行实时补偿，机床高速运动平稳、精度高、可靠性高，可满足中高端用户的需求。机床适用于航空、航天、军工、汽车、模具等行业的高精高速加工。

特点：（1）Y轴跨距加大，工作台在X轴行程跑合时，重心都落在床体内，可避免鞍座悬垂问题，增加加工的稳定性；（2）高速电主轴，高精度、高功率，提高加工效率和加工精度，降低机床噪音和振动；（3）Z轴无配重结构，配刹车伺服电机，提升Z轴驱动性能，达到高速及最佳；（4）线性导轨和滚柱丝杠采用集中式微量油脂润滑系统，解决废油污染问题，避免油液混合造成切削液变质问题，延长维护周期；（5）机床带热误差补偿功能可以时时监控机床整体的温度变化，并对机床加工参数进行智能修正，提高机床加工的稳定性；（6）主轴采用外置式水冷机循环冷却，控制主轴温升；丝杠及其轴承采用外置式水冷机循环冷却，保证稳定的加工能力；（7）标配主轴环喷，保证高速切削时，所产生的热量被切削液带走，提升加工质量；（8）标配BT40×30伺服圆盘刀库，缓冲扣刀，有效保护主轴；（9）在床身两侧内嵌螺旋排屑槽，标配链板式排屑器，采用前排屑结构，合理有效利用机床空间，操作方便；（10）整机采用全封闭防护结构，刀库全封闭，整机防护性能优。

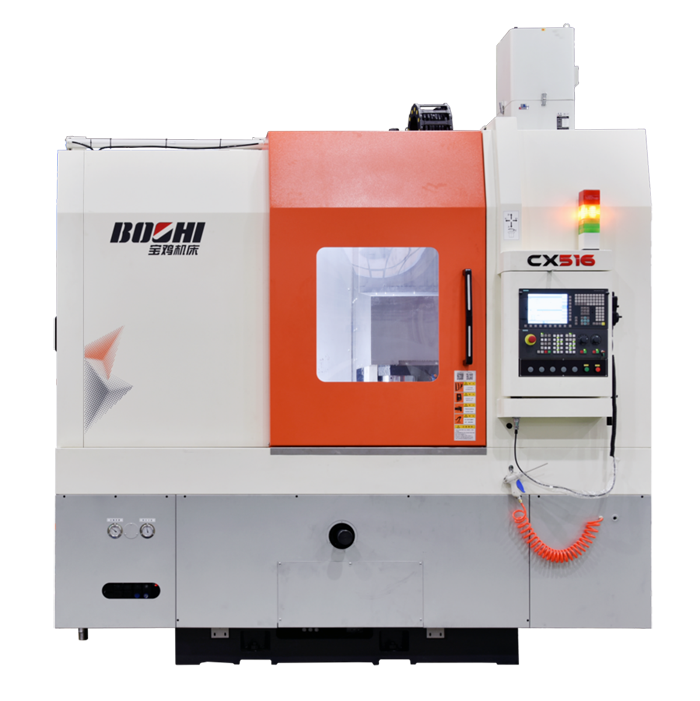

CX516立式车铣复合中心

CX516是一款高效立式车铣中心，机床具有两个直线轴和一个回转轴，三轴联动，内置车削电主轴，配合32工位刀库，车、铣功能均衡，可用于盘套类零件的精密、高效车铣复合加工，广泛应用于电子、船舶、汽车、高铁、医疗器械、模具、IT 等制造业。机床可配备在线检测、高压断屑等功能，可进行单机加工或多机联线，实现无人化操作。

特点：（1）机床整体采用框箱型底座、立式结构，刚性高，排屑流畅；（2）床鞍、立柱采用高刚性滚柱导轨，动态响应性能好，精度保持性好；（3）三轴联动功能，可一次装夹进行车、铣等多工序复合加工，加工效率高；（4）铣削主轴与车削主轴结构相互独立，均采用内置电机，高精度、高速度；（5）车削刀座冷却液高压中心出水；（6）车铣共用32链式刀库，结构紧凑、性能可靠；（7）三轴均配有光栅尺检测反馈系统，工作精度高；（8）机床可配备在线检测、高压断屑等功能，可进行多机联线，实现无人化操作。

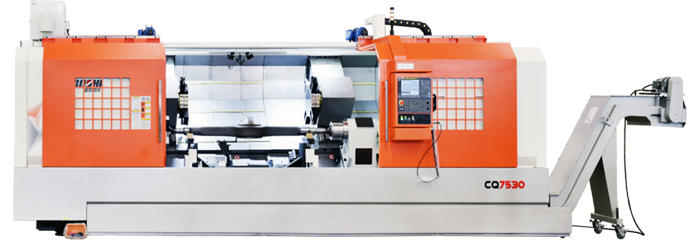

CQ7530数控车床

CQ7530数控车床是针对汽车车桥车削加工开发的一款双主轴、双刀架专用数控车床。X向采用滚柱直线导轨副，Z向采用宽矩形淬硬导轨，整机刚性好，加工效率高；机床配备车桥加工专用液压工件托架，实现车桥自动装卸，操作方便可靠；机床配备工件测头，能够实现在线检测，适应自动线生产加工。机床也适用于火车轴等两端需要同时车削加工的零件。

特点：（1）机床采用双主轴、双刀架，可同时完成汽车车桥两端车削加工，加工效率高；（2）45°整体式结构床身，刚性好、排屑流畅；（3）X向采用滚柱直线导轨副，Z向采用高刚度、宽矩形淬硬导轨，整机刚性好，加工效率高；（4）机床配有液压工件托架，便于上下料；（5）配备机床工件测头，能够实现在线检测。机床可适应自动线生产加工；（6）机床使用双8工位转塔刀架，使零件加工更快速、精确；（7）机床采用全封闭式防护，防止铁屑飞溅，外形美观。

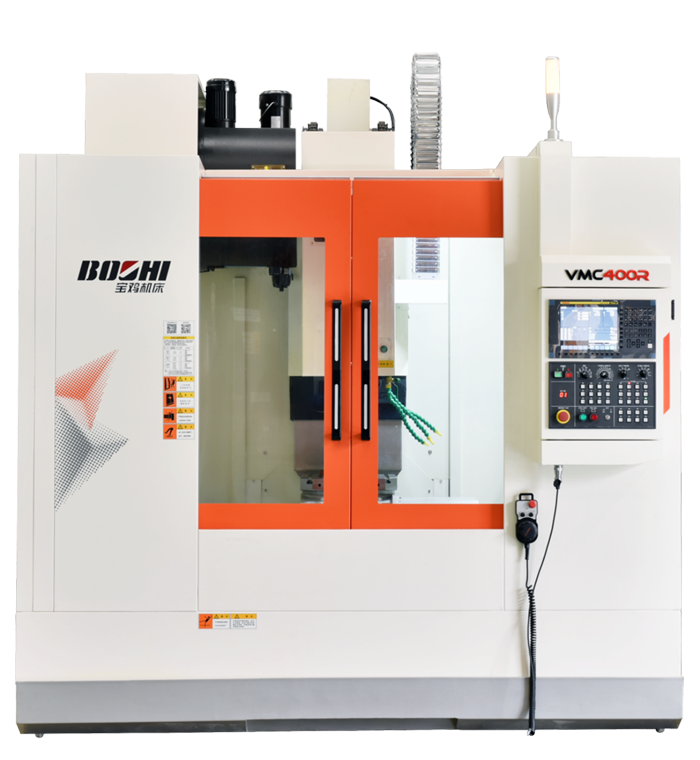

VMC400R立式加工中心

VMC400R是一款专用立式加工中心。机床有两个直线轴（Y轴、Z轴）和一个回转轴（C轴）， Y轴采用重载滚柱线轨，Z轴采用矩形淬硬滑动导轨，C轴为精密端齿式回转工作台，在加工圆周矩阵孔系时不但效率高，而且大大的提高了分度精度和孔系的位置度，适用于齿轮、电机法兰等圆周矩阵孔系零件的高精、高效加工。

特点：（1）配备精密端齿式回转工作台，圆周孔加工精度高且稳定性好；（2）主轴端面至工作台空间大，便于增加工装夹具，提高加工效率；（3）标配主轴环喷，保证高速切削时，所产生的热量被切削液带走，提升加工质量。

BC3751L数控车床

BC3751L是一款紧凑型数控卧式车床，机床采用直线电机进给驱动，X轴、Z轴快移速度分别可达42m/min ，60m/min；该机床具有加工直径大、效率高、占地面积小、刚性好、性价比高等特点。适用于汽车、摩托车、工程机械等行业的盘、轴类零件的高速、高效加工。

特点：（1）床身整体式结构，高强度铸铁铸造；（2）机床X轴、Z轴采用GSK直线电机配进口光栅的结构，X轴、Z轴快移速度最高分别可达42m/min，60m/min；（3）八工位卧式液压刀架，精度高、刚性好、换刀时间短；（4）大对边刀盘，刀具干涉小，加工范围广；（5）机床注重边缘工艺的设计，防护可靠，强力切削、冷却液强力高压喷射时，无铁屑、冷却液飞溅泄漏机床之外；（6）机床设计紧凑、重量大且占地面积小。

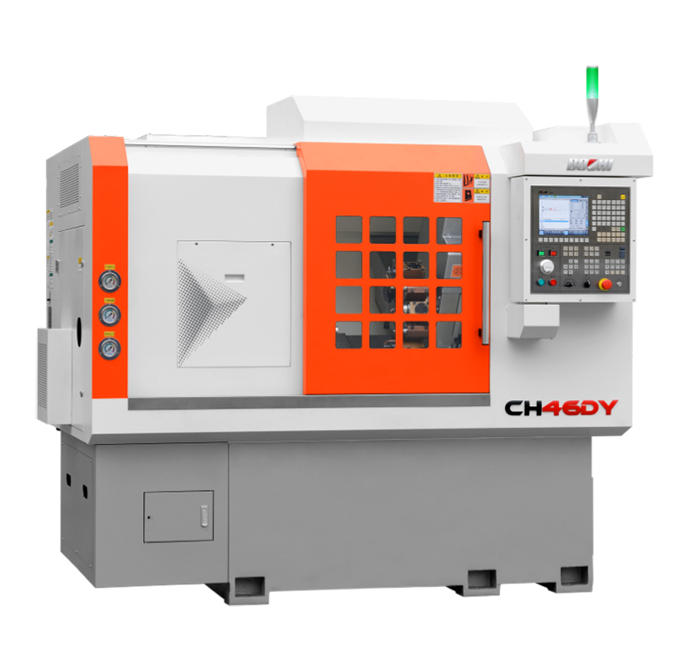

CH46DY车铣复合数控车床

CH46DY是一款车铣复合数控车床，30°整体斜床身结构，配置12工位带Y轴动力刀塔，可用于各种轴类、盘类零件的精密、高效车铣复合加工，广泛应用于仪器仪表、电子接插件、航空航天、医疗器械等制造业。机床可配备在线检测、自动对刀仪等功能，可进行单机或多机自动化组线，实现自动化操作。

特点：（1）机床采用整体斜床身结构，刚性高，排屑流畅；（2）独立套筒式主轴单元、进口角接触球轴承，并经精密动平衡，主轴高速转动平稳；（3）各运动方向均采用高刚性直线导轨，丝杠预拉伸结构，增加机床的整体刚性和精度保持性；（4）主轴采用环形编码器，液压锁紧，C轴分度精确、铣削稳定；（5）带Y轴的12工位动力刀塔，结构紧凑、钻铣强劲有力，性能可靠；（6）机床可配备在线检测、自动对刀仪，可进行单机、多机自动化组线。

（供稿：宝鸡机床  责编：兰海侠）
