CIMT2021展商风采|明目健齿 打造利器

——通用技术集团哈尔滨量具刃具集团有限责任公司

展位号：E1-B001

量具量仪是机械加工机床的“眼睛”，刀具刃具是机械加工机床的“牙齿”。始建于新中国“一五”期间国家重点工程项目的哈尔滨量具刃具集团有限责任公司（以下简称“哈量集团”），专注量具量仪、刀具刃具以及专用设备的研发制造，为中国工量具行业的发展壮大做出了重要的历史性贡献。如今作为通用技术集团旗下企业，哈量集团将不断开放合作，创新突破，打造精品利器，继续为制造业的发展做出新的贡献。

在2021年4月12-17日举行的第十七届中国国际机床展览会（CIMT2021）上，哈量将汇聚Kenova Setline V646 C 全自动对刀仪、ECON30型齿轮测量中心、液压刀柄产品、H80C五轴联动数控螺旋锥齿轮铣齿机/磨齿机等产品与通用技术集团装备制造板块的其他6家企业集体亮相。

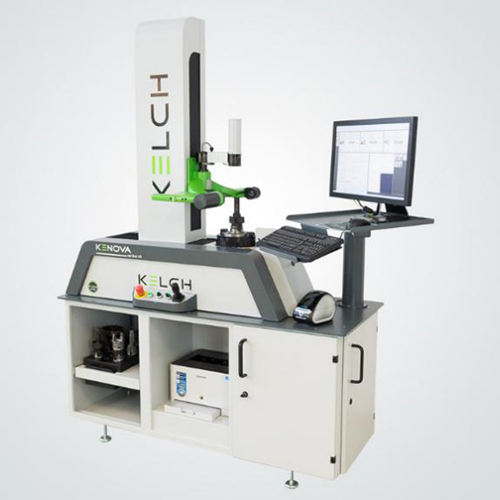

1.Kenova Setline V646 C 全自动对刀仪

这是近几年非常畅销、性价比很高的对刀仪产品，其机身设计结构合理，充分考虑了操作的便利性。机身具有热稳定性和抗振性特点，可以保证设备在车间环境下使用而不影响精度。

该产品采用模块化装配的理念，客户可以选择全手动、主轴自动、全自动的操作方式，配置灵活。主轴跳动<0.001mm，可以选配不同类型的内插套来适应不同规格刀柄的刀具测量。该产品交货时间缩短、成本低、性价比高。测量范围：直径方向X=400m，高度方向Z=600mm/800mm/1000mm，可以满足大多数客户的量程要求。

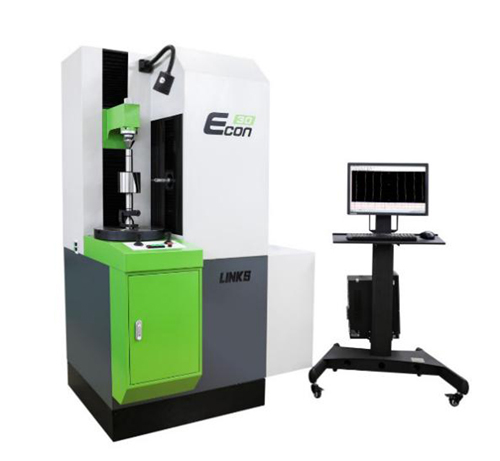

2.ECON30型齿轮测量中心

该产品可测量圆柱内外齿轮、样板、齿轮滚刀、蜗轮滚刀、插齿刀、剃齿刀、线性蜗轮蜗杆、齿条、直齿锥齿轮、弧齿锥齿轮、直边花键、渐开线花键拉刀、未知参数齿轮等，还可对工件进行分度测量，并进行误差评定。测量界面简洁，操作简便，误差曲线采用图形化设计，并具有曲线矢量缩放、移动及复位等专业化功能。

该产品可显示各种齿轮及齿轮刀具的误差曲线，采用多线程处理、中断与查询相结合的通讯模式等关键技术，显著提高了整个系统的测量速度和计算效率。测量范围：齿轮模数：0.5～15mm；齿轮最大外径：300mm；螺旋角：0°～90°；齿轮最大重量：150kg。

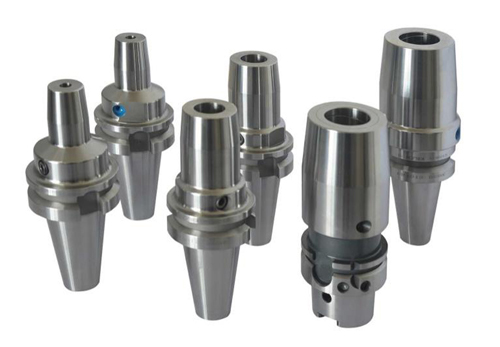

3.液压刀柄产品

该产品适用于装夹高精度钻头、铰刀以及立铣刀。其优点是：跳动精度高，装夹方便，夹持力稳定。

经过不断验证，液压刀柄产品可满足目前“高速、高效、高精度”切削的市场需求，极大地提高生产效率、提高工件表面质量，延长刀具使用寿命，保护机床主轴。

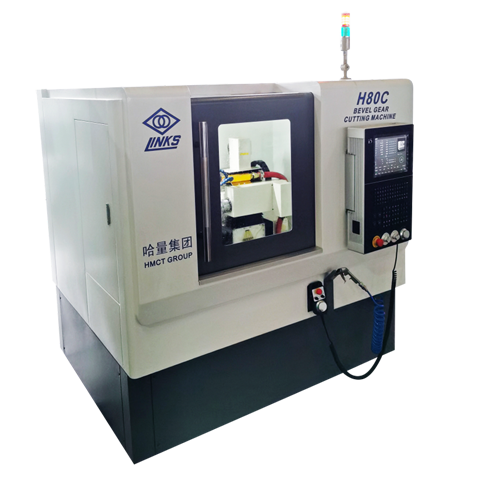

4.H80C五轴联动数控螺旋锥齿轮铣齿机

H80C是六轴五联动小模数数控锥齿轮铣齿机，该产品性价比高，功能齐全，操作方便。既可加工格里森齿制圆弧锥齿轮、加工高传动比准双曲面锥齿轮以及端面弧齿锥齿轮，也可连续滚切加工直锥齿轮。既可用传统高速钢整体刀盘进行湿切削，也可用整体硬质合金刀盘进行干切削。刀具主轴采用直驱技术，主轴转速可达到5000r/min。

机床采用沈机i5五轴数控系统，实现了国产数控系统首次成功应用于螺旋锥齿轮五轴联动数控机床上，助力了螺旋锥齿轮数控机床的数控系统国产化。本机还可配备机内自动上下料装置，实现无人值守作业。

作为在工量具领域具有深厚积淀的企业，哈量集团将面向现代化机床发展趋势，不断拓展业务领域，开发新的技术产品，满足更多客户需求，创造新的辉煌。

（供稿：通用技术集团 责编：黄韶娟）
