【编者按】CIMT2025（第十九届中国国际机床展览会）于4月21-26日在北京隆重举办。展会之后，主办方中国机床工具工业协会收到来自协会分会的展品评述文章，现部分编发供业界参考。文章观点仅代表作者本人。

一、参展情况

中国机床工具工业协会数显装置分会的代表产品是位移传感器及测量装置，在CIMT2025充分展现了“融合创新 数智未来”的主题。来自七省一市的18家会员企业组团参展，重点展出了各种高端位移传感器产品，如绝对式光栅尺、角度编码器、高精度数字位移传感器、金属光栅角度编码器、影像＋激光高精度复合测量仪等，产品可满足我国高端数控机床等重大装备自主可控的迫切需求，实现国产化替代，保障国家重大装备产业链安全。量具量仪方面，重点展示数显量具、无线传输和测量软件系统，体现了数字化、智能化、高精度的产业技术发展方向。

展会反映出位移测量装置行业的发展趋势，以及国内企业在高端产品上的长足进步，国产替代的市场需求，带动行业技术进步，产业升级。

二、境内外高端位移传感器产品技术对比

1．精度指标方面

（1）封闭式光栅尺，以玻璃尺为主，国际主流精度指标为±3μm，运动速度≤180m/s²，测量步距最小1nm。国内生产制造商技术水平相对成熟，禹衡光学、重庆天时、哈维、广州信诺等企业产品的精度均可达到±3μm以内；在最小测量步距方面，禹衡光学可达2.5nm，航天九斗哈维5nm，国测时栅10nm。

（2）敞开式光栅尺，海德汉具有较明显的技术优势和产品性能，其超高精度敞开增量式LIP4100最高精度达到±0.5μm，栅距0.512μm；高精度敞开光栅尺LIP系列、LIC系列及LIDA系列精度范围为±1μm至±15μm。雷尼绍、发格、三丰等品牌在精度、栅距、最大测长等方面，针对各自领域，各有差异，产品状态成熟。国内禹衡光学已开发ZCF-1增量式敞开式光栅尺，其精度指标已与海德汉LIDA相近。

（3）整体式角度编码器，主要境外产品为海德汉RCN8001系列和发格H3B-D200i100系列，系统精度为±1″和±2″，刻线数为32768线，输出位数29bit，最高转速750r/min。禹衡光学JKN-8系列主要参数与境外产品基本一致，最高精度可达±0.75″，刻线数为32768线；国测时栅系统精度为±1″和±2″，最高转速1500r/min；天时时栅系统精度为±1″和±2″，最高输出位数为32bit。

（4）分体式角度编码器，境外产品主要有海德汉AK ECA 4410、发格UT及雷尼绍RESM，以环状钢毂为测量基准，不同大小的直径对应不同精度等级，精度等级最高的为海德汉±1.5″，尺寸覆盖较全的为雷尼绍52-550mm。境内厂家禹衡光学PTN-1已实现钢毂尺寸完全对标雷尼绍，52-550mm最高精度为±1″。

2．通信协议方面

海德汉具有自主通信协议EnDAT2.2，使其数控系统与传感器形成生态闭环，且雷尼绍、发格、三丰等厂家，均支持发那科、三菱、松下等通信协议，产品匹配机床选择空间较大。境内企业多支持BiSS-C通信协议，禹衡光学支持西门子、三菱、松下协议，国测时栅可支持发那科和SSI协议，天时时栅支持SSI协议，哈维可支持西门子、三菱、松下、发那科及SSI协议。

3．专用芯片方面

目前中低端传感器基本可实现全国产化，性价比较高，FPGA、电源芯片相对成熟，基本可满足常规工况下的产品应用。但在高精度应用场景，尤其是超长、超精、高速等领域使用的光栅传感器，其接收芯片和信号处理芯片多为国外品牌，尚未做到全国产化。

三、未来发展趋势

光栅位移传感器作为精密测量领域的核心传感器，其技术发展始终与高精度制造、智能化需求紧密相关，未来将围绕环境适应性（抗污染、低能耗）、功能集成度（智能反馈、多任务协同）、国产替代深度（技术自主、成本优势）三大轴线发展，企业需聚焦技术差异化，强化产业链协同，同时融合新材料、先进算法和跨领域技术，完善检测体系以突破可靠性瓶颈，逐步打破国际垄断，在全球竞争中占据主动。

四、境内部分参展企业

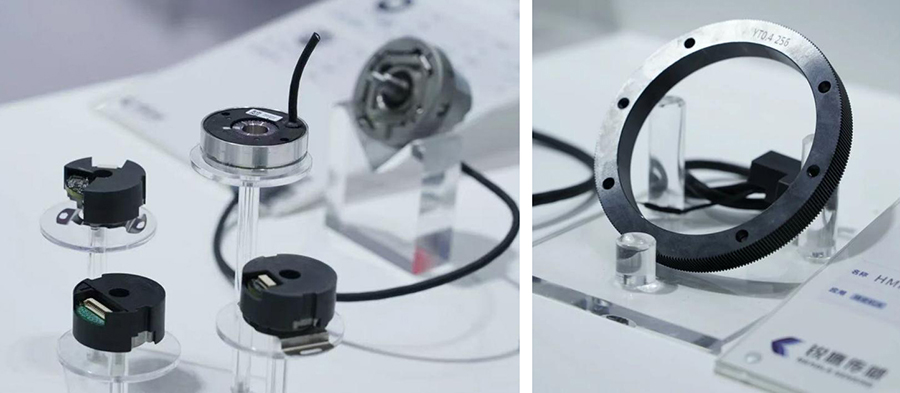

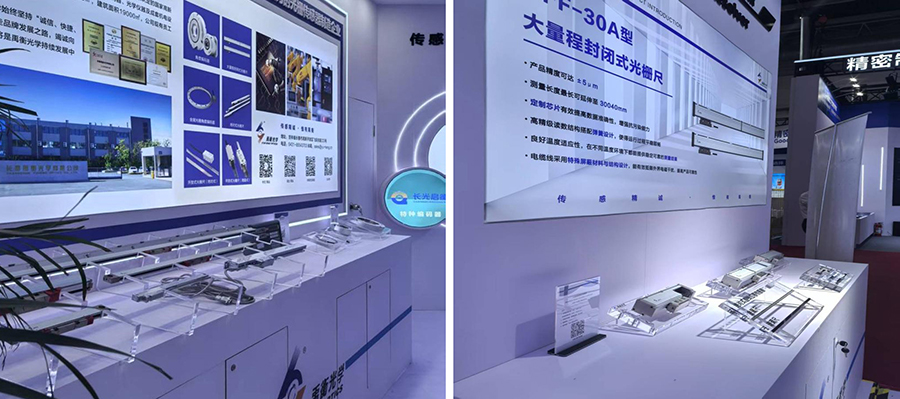

1．长春禹衡光学有限公司：成立于1965年，是专注于编码器、光栅尺及旋转变压器的专业制造商，国家级专精特新小巨人企业、制造业单项冠军示范企业，是中国机床工具工业协会数显装置分会理事长单位。

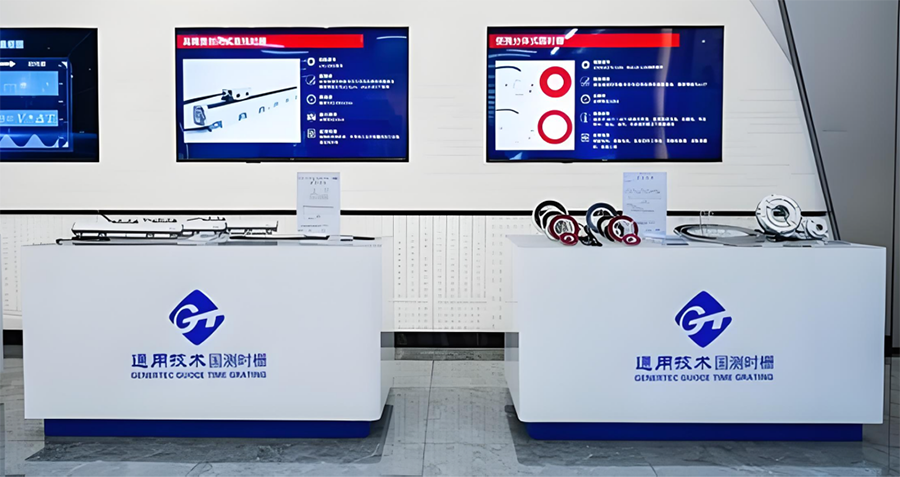

2．通用技术集团国测时栅科技有限公司：成立于2021年，围绕原创纳米时栅技术打造“科学装置+国家工程中心+产业化基地”三合一平台，构建“基础研究－应用研究－技术开发－产业化”的创新链条，研发“纳米时栅+”关键功能部件和智能装备。

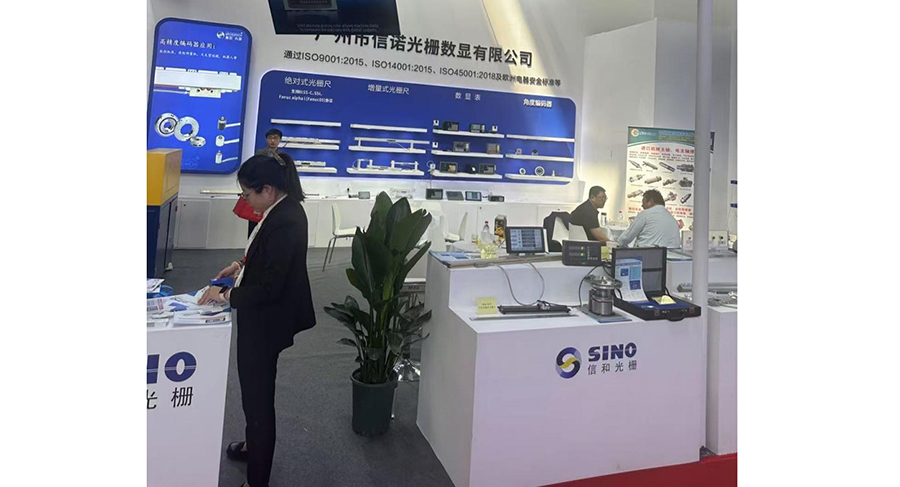

3．广州市信诺光栅数显有限公司：成立于2018年，从事电子仪器测量制造、技术研究等，获得广州市知识产权扶优工程企业、民营科技发展贡献奖、广州中小企业综合实力十强、高新技术企业认定、广东省装备制造业重点培育企业。

4．浙江锐鹰传感技术股份有限公司：成立于2017年，专注工业领域传感技术，是专业传感产品及解决方案供应商，产品已广泛应用于工业自动化、新能源、交通、医疗等领域，是国家高新技术企业、浙江省专精特新中小企业。

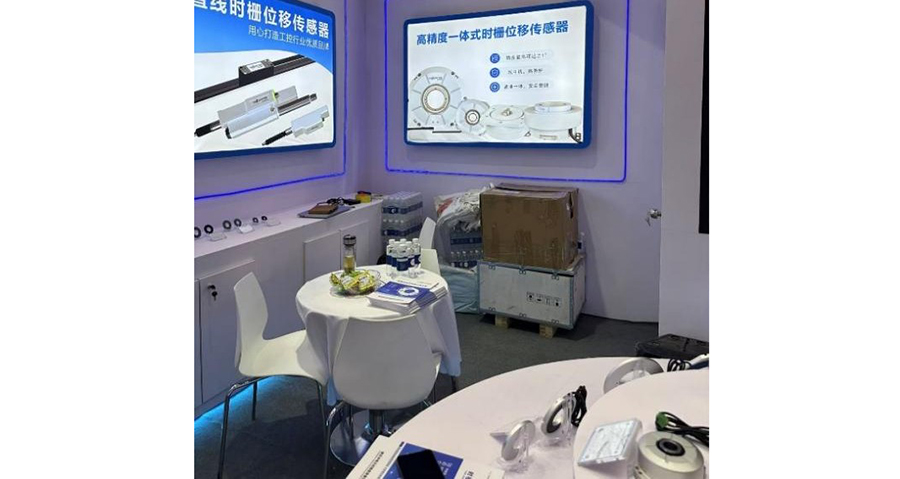

5．重庆中电天时精密装备技术有限公司：成立于2016年，专注于研发、生产、销售高精度时栅位移传感器，拥有完全自主知识产权的时栅位移测量传感器，在精密加工、智能制造、计量检定等众多领域已大量应用。

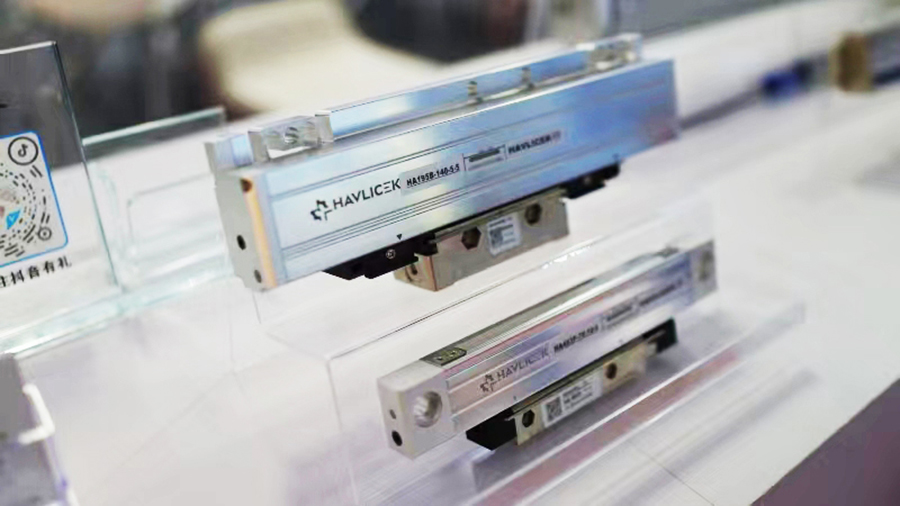

6．北京航天九斗科技有限公司：成立于2017年4月，在位移测量传感器领域，为机床、自动化产线、机器人、3D打印等行业提供产品及解决方案。主营产品包括光栅尺、编码器、球栅尺等。

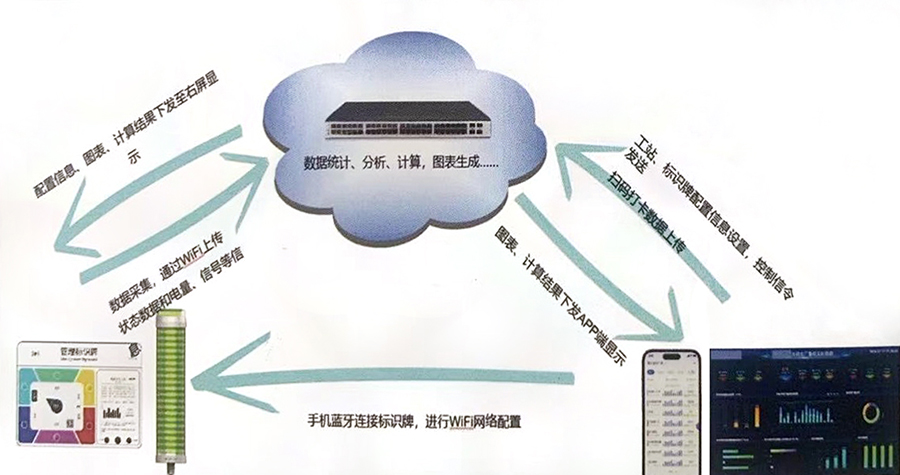

7．苏州怡信光电科技有限公司：是一家研发设计、生产制造、销售、服务一体的制造型公司，连续多年在精密零部件测量领域深耕，影像+激光的全自动复合测量仪器填补了国内高精度测量空白，新推出了物联网解决方案“全景数字化车间”。

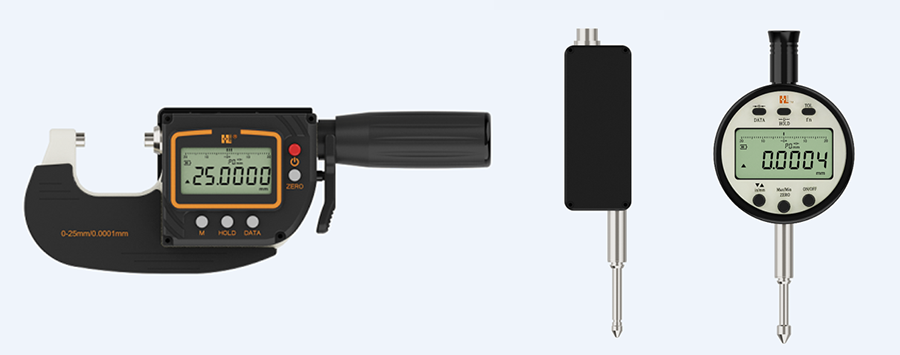

8．成都华量传感器有限公司：专注于精密数显量具的研发和生产，业内首家把编码光栅应用于量具的公司，拥有完整的自主知识产权，高精度数显指示表、位移传感器等量具量仪均达到国际一流水平。

（来源：协会数显装置分会  责编：张芳丽）
