CIMT2023展商风采|江阴机械制造有限公司

展位号：W2-A212

江阴机械制造有限公司1947年创立，1997年在原国营江阴机械厂的基础上改制而来，2018年与德国DenglerLang公司建立战略合作关系，成为亚洲区LANG弯管机独家制造商、经销商。公司从事弯管机研发生产已半个多世纪，生产的“江天”液压系列弯管机，销售至北美、东南亚、欧洲等地，并遍布中国各地。

2023年，江阴机械LANG弯管机将在航空航天、汽车制造等领域更好地服务客户，并利用公司有利的技术资源和70多年的制造研发经验，在液压弯管机系列上进行技术更新，为满足造船、锅炉、电力、车辆等行业用户不同的特殊要求，进行卓有成效的弯管工艺研究与开发，为弯管技术的发展做出贡献。

CIMT2023重点展品简介

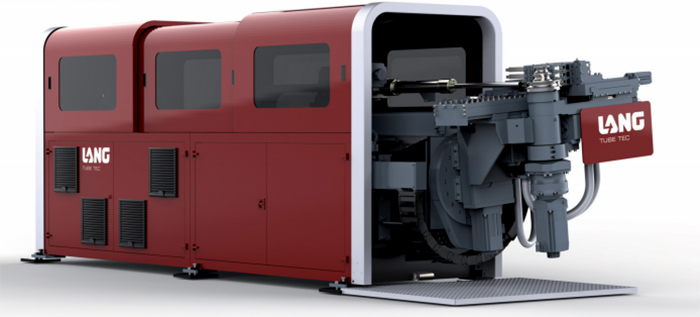

1.25CNC-EMR R/L纯电动数控弯管机

该设备与传统设计相比，可旋转头部，能够实现同模左右弯曲，减少一套模具的成本；弯管机头部无需完全旋转，可提升20%循环时间。可弯制带法兰或预成型端的零件，10轴数控，灵活度高，多层模设计，节能、环保，广泛运用于航空航天、车辆等高精度管件加工行业。

主要技术参数：

最大管径：25mm X3.0mm，管材屈服极限：450N/mm²；

最大管径：30 mm X1.5 mm，管材屈服极限：750 N/mm²；

最大截面模量：1.2 cm³，管材屈服极限：450 N/mm²；

最大弯曲速度：42 r/min；

最大弯曲半径：100 mm，最小弯曲半径：10 mm；

最大空间转管速度：95 r/min，最大送进速度：120 m/min；

最大送进长度：3000 mm。

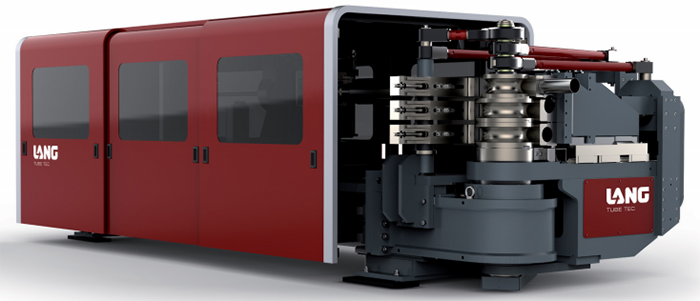

2.160CNC-EMR 纯电动数控弯管机

该设备为13轴数控，多层模设计，精准、灵活、高效、节能、环保，带有碰撞检查和可行性试验。按照标准进行自动集中润滑，减少维修保养，使用寿命长，可通过互联网进行远程维护，广泛运用于航空航天、车辆等高精度管件加工行业。

主要技术参数：

最大管径：φ165mm×3.5mm，屈服极限：450N/mm²；

最大管径：φ165mm×2.0mm，屈服极限：750N/mm²；

最大截面模量：78cm³，管材屈极限：450N/mm²；

最大弯曲速度：8r/min；

最大弯曲半径：500mm，最小弯曲半径：60mm；

最大空间转管速度：50r/min；

最高小车送进速度：60m/min；

最大小车送进长度：3000mm。

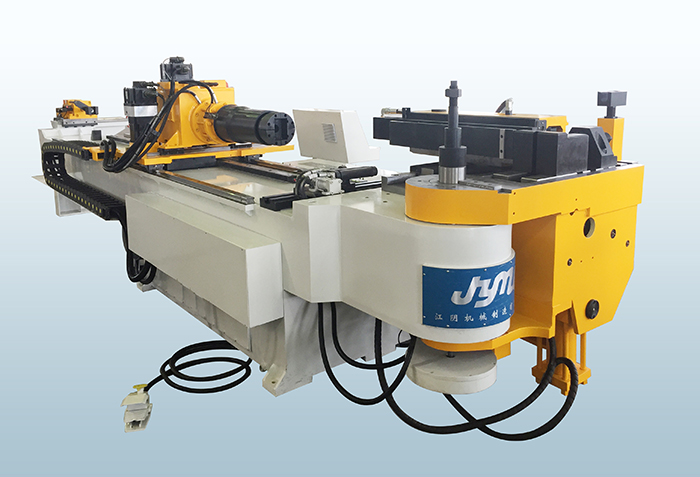

3. W28K-89C数控液压弯管机

该设备主传动采用油缸—链条回转机构，压料采用动力侧推导板结构，夹紧采用四连杆夹紧机构，小车送进采用全长直线滚动导轨；送进及转角两采用电气交流伺服电机控制，采用CNC控制模式，能全自动一次性弯好管件，触摸屏操作，菜单显示，故障提示及显示。设置脚踏开关，方便操作。各机构动作终点设置接近开关发讯，光电编码器控制弯角位置。设有外置式液压阀及阀块组，吸油滤油器，维修方便。广泛运用于航空航天、锅炉、造船、电力、车辆制造、家具装潢等行业。

主要技术参数：

最大弯管能力：φ89×12mm

弯曲半径范围：R50-450mm

最大弯曲角度：195°

有效弯管长度：3000mm

最大弯曲速度：3r/mm

最大转角速度：25r/min

最大送进速度：35m/min

主电机功率： 18.5kW

（供稿：江阴机械制造有限公司  编辑整理：梅峰）
