CIMT2021展商风采|3家：

成都煜鼎、伊巴米亚、大连三垒

成都煜鼎特种加工技术有限公司

展位号：W4-B111

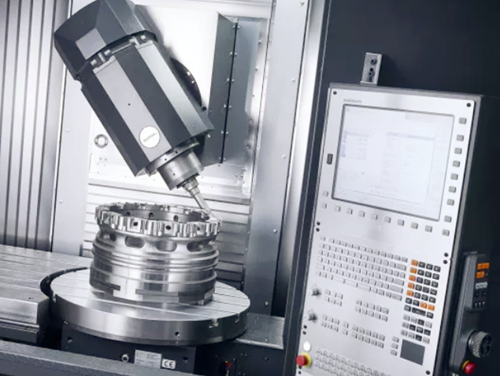

1. PE700五轴加工中心

机床主体采用定梁龙门式总体布局结构，回转工作台C轴直接安装在床身的线轨丝杠运动副上，做Y轴运动；滑鞍安装在龙门框架上的线轨丝杠运动副上，带动滑板做X轴运动；B轴摆动机构安装在滑板上的线轨丝杠运动副上，带动主轴箱进行Z轴运动，并完成B轴摆动。机床主轴安装在主轴箱内，通过五个轴运动完成对零件的加工。主轴组件采用高速电主轴，主轴内部带循环冷却通道。采用BT30规格9把斗笠式刀库。机床B轴摆动机构以及独立的C轴转台采用无间隙滚子蜗轮传动，转动速度快、传递效率高、传动刚性好、精度保持性好。整机采用全封闭式防护罩设计，配合机床侧面的大倾斜角后排屑设计，可以高效排除加工产生的切屑。

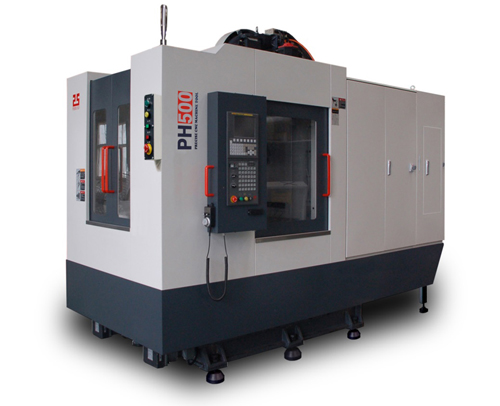

2. PH500卧式加工中心

机床采用一体式宽大的床身，为立柱和工作台机构提供强力稳定的支撑。回转工作台在滑鞍上做X轴运动，滑鞍带动回转工作台一起做Z轴运动，主轴箱在立柱上作Y轴运动。主轴标准配置由高压泵、精密过滤器、旋转接头等组成的中心出水系统，高压切削液贯穿主轴中心由刀具端部喷出，可直接冷却刀具的切削刃部，排除切屑，确保极高的加工品质和加工效率，特别适合深孔零件的加工。机床B轴转台配置0.001°圆光栅或高精度端齿盘两种模式，具有很高的分度定位精度和重复定位精度。

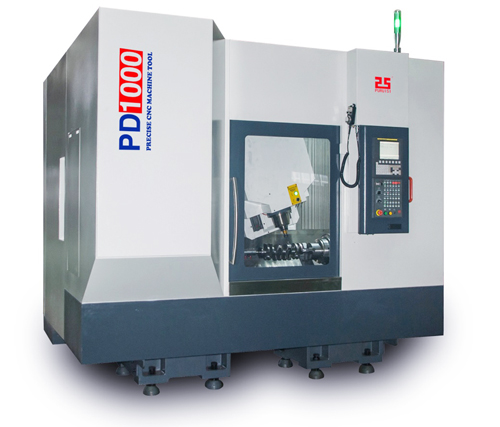

3. PD1000五轴加工中心

针对曲轴斜油孔各种空间复杂角度加工的特点，独创了不同于任何现有机型的轴系分配布局型式：机床轴系由XYZ三个直线运动轴和主轴刀具摆动B轴及夹持曲轴回转运动的A轴组成。机床最大的特点是Z向直线进给轴系布置在B轴摆动轴系上，即在摆动角度确定后只需Z轴的直线进给运动就可实现各种角度情况下孔系的精密高效钻铣和镗铣加工。

具有满足不同长度、不同直径曲轴的可调整V型支撑定位机构和自动转角初始定位机构，搭配A轴无间隙转台、自动液压三爪卡盘、自动液压顶尖尾座和自动轴向送进送出机构，几乎不需要额外的工装夹具就可实现不同规格曲轴的快速更换和高效加工，尤其是奇数拐类曲轴的高效精密加工。

直线运动轴全动柱式结构布局在机床的上方，曲轴及夹紧支撑机构悬空垂直固定在机床的下方，使得切屑、冷却液可以顺畅垂落在机床下方的排屑机上，并向后方高效排除，减少切屑堆积和热传递，减少辅助消耗时间。

山东伊巴米亚数控机械制造有限公司

展位号：E4-B012

1. ZVH45 L1500 STAR五轴机床

这是伊巴米亚公司发展史中一款里程碑式的产品，不需要增加额外配置就能实现较大范围的五轴加工。其超强的加工能力来源于动柱式设计结构，以及高技术含量配置，延续了公司一直以来的理念：精益求精。

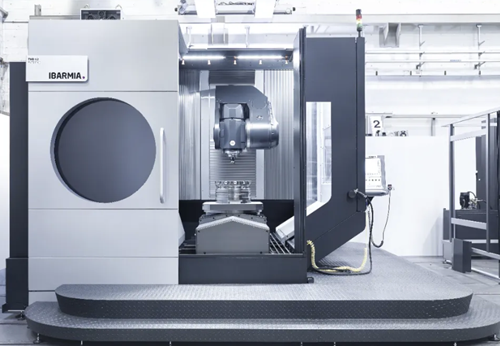

2. THR 12 MULTIPROCESS五轴铣车复合加工中心

这是一台高性能的五轴铣车复合机床，可完成5轴联动加工，加工最大直径为1200mm，承重3500kg。机床配置了具有高旋转动力的A轴主轴头，A轴采用电动机直接驱动技术。高功率的HSK-100电主轴，最高转速可达12000r/min。

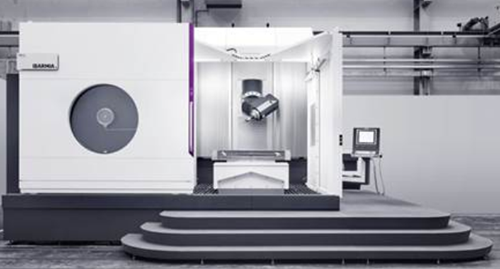

3.THR22 EXTREME五轴加工中心

该机床用于大型工件的精密加工，为重型零件和要求严苛的中型/大型产品客户提供了既追求高精度又实现高效率的多功能自动化加工方案。

大连三垒科技有限公司

展位号：W4-B113

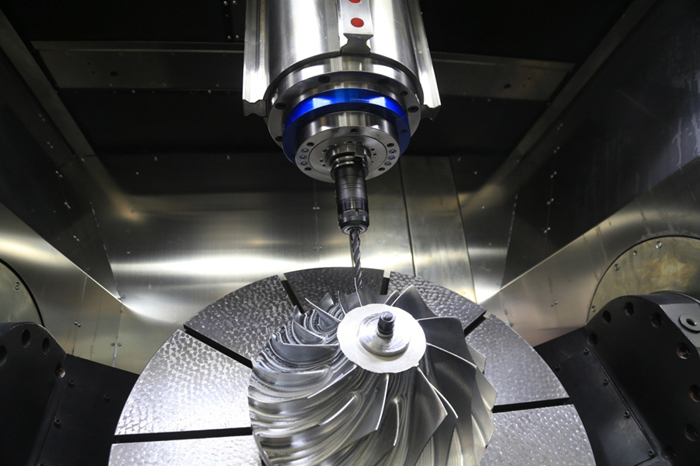

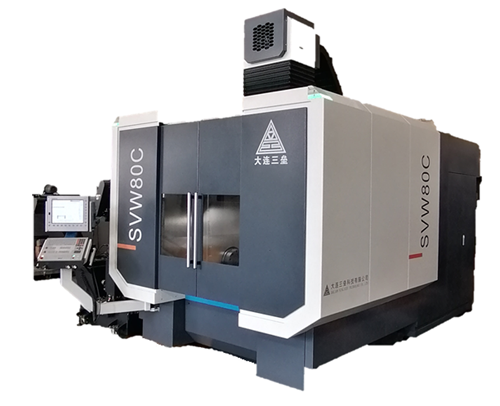

1. 摇篮式五轴加工中心系列SVW80C

该机拥有全新的外观设计，与其内在高品质相得益彰。该系列加工中心的直线进给轴（X、Y、Z）均采用目前国际先进的“箱中箱（box-in-box）”结构设计，并分别采用四条导轨支撑，从而确保了粗加工时的刚性和精加工时的精度。该系列加工中心可以实现包括立式、卧式和任意角度倾斜工作台的车削加工，对叶轮、机匣等零件实现高精度复合加工。

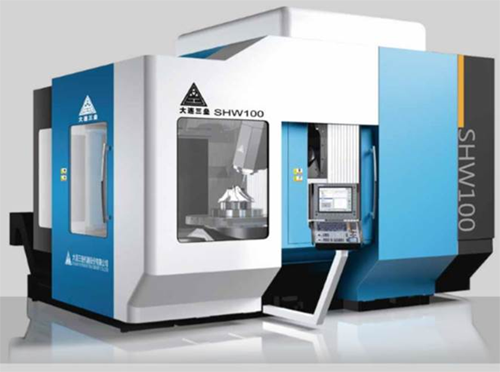

2. 立卧转换五轴加工中心SHW100

SHW100通过滑板左右移动（X轴），工作台前后移动（Y轴），主轴箱上下移动（Z轴），工作台旋转（C轴）和铣头旋转（B轴），实现五轴联动加工。适合中大尺寸的零件精密加工。

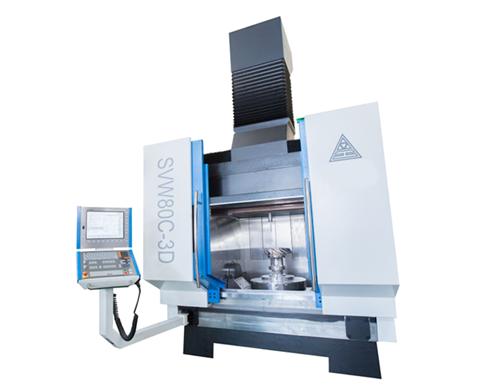

3．五轴联动增减材混合制造装备SVW80C-3D

SVW80C-3D是通过立式五轴联动加工中心与激光送粉方式的直接能量沉积系统相结合，形成的五轴联动增减材混合制造装备。该装备保留了传统五轴联动加工中心的全部功能，同时具有增材制造（3D打印）、修复再制造、零件表面激光改性、梯度材料功能结构开发等能力。

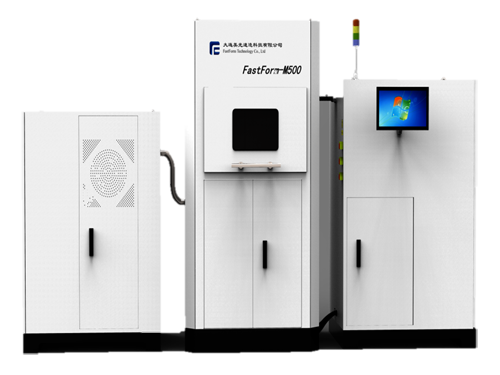

4. 大型粉末床金属3D打印机FF-M500

除了增减材混合制造装备，公司还生产铺粉式增材制造装备，其中大型粉末床金属3D打印机FF-M500，采用双激光协同，超大幅面，实现更高效率的铺粉式精密增材制造。

（供稿：相关展商 责编：张芳丽  梅峰）
